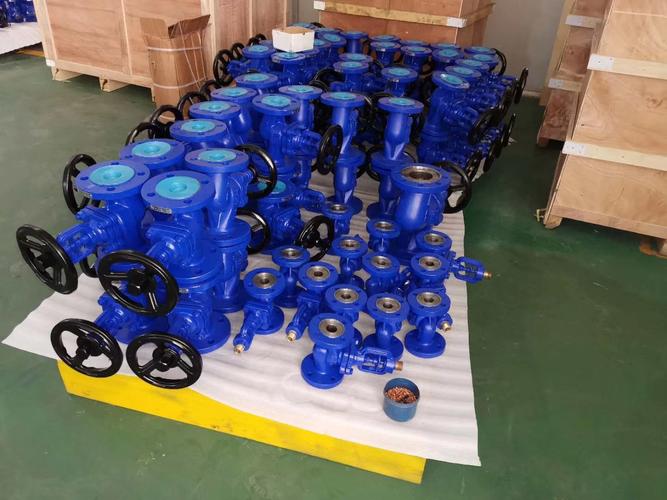

蒸汽波纹管截止阀 德标波纹管截止阀的技术优势与应用解析

在工业管道系统中，阀门作为控制流体通断、调节流量的关键部件，其性能直接影响系统的安全与效率。蒸汽波纹管截止阀凭借其独特的密封结构和卓越的可靠性，在蒸汽、导热油、有毒有害及贵重介质等工况中占据重要地位。尤其是采用德国标准（DIN/EN）制造的德标波纹管截止阀，因其严谨的设计、精良的工艺和广泛的适用性，备受高端工业领域青睐。波纹管作为该阀门的核心元件，更决定了其密封性能与使用寿命。

一、波纹管截止阀的工作原理与结构

波纹管截止阀是在传统截止阀的基础上，将阀杆密封由填料密封改为波纹管密封的一种新型阀门。其结构特点是：阀杆外部焊接一组金属波纹管，波纹管的一端与阀杆连接，另一端与阀盖或阀体焊接固定。当阀门启闭时，阀杆带动波纹管伸缩，从而将介质与外界完全隔离，实现零泄漏。

与传统填料密封截止阀相比，波纹管截止阀彻底消除了填料磨损、老化引起的泄漏问题，特别适用于易燃、易爆、有毒、高温及贵重介质的管路。

二、德标波纹管截止阀的标准与特点

德标波纹管截止阀依据德国工业标准DIN系列设计制造，常见标准包括DIN 3356（截止阀）、DIN 2501（法兰尺寸）、DIN 2543（压力-温度额定值）等，部分产品也符合EN 13709等欧洲标准。其核心特点包括：

1. 结构长度与法兰尺寸：严格遵循DIN标准，与欧洲管道系统完美匹配，互换性强。
2. 压力等级：通常为PN16、PN25、PN40，甚至更高压力等级，适应不同蒸汽参数。
3. 材料选择：阀体常用铸钢、锻钢、不锈钢等；波纹管多采用奥氏体不锈钢（如304、316L），耐腐蚀、耐疲劳。
4. 密封形式：阀座密封面可堆焊硬质合金（如司太立合金），提高耐磨性与抗冲蚀能力。

德标波纹管截止阀的设计制造还强调壁厚、流道、刚度等细节，确保在高温高压蒸汽环境下长期稳定运行。

三、波纹管：截止阀的“心脏”

波纹管是波纹管截止阀的核心部件，其性能直接决定阀门的寿命和密封等级。常见的波纹管类型有液压成型波纹管和焊接波纹管，材料多为316L不锈钢。它需要具备以下特性：

• 高疲劳寿命：在频繁启闭中承受反复伸缩，通常要求达到数万次以上循环。
• 耐压能力：能承受管道系统的最大压差，同时保持形状稳定。
• 耐温性能：适用于蒸汽等高温介质，常用波纹管可在400℃~600℃下工作（取决于材料与结构）。
• 耐腐蚀性：抵抗介质腐蚀，防止早期失效。

波纹管的制造工艺要求极高，从下料、成型、焊接、热处理到无损检测，每一步都需严格控制。德国标准对波纹管的波高、波距、壁厚等参数有明确规范，确保产品的可靠性与一致性。

四、蒸汽波纹管截止阀的应用优势

在蒸汽系统中，波纹管截止阀展现出显著优势：

1. 零泄漏：波纹管将阀杆与介质隔离，杜绝外漏，避免蒸汽浪费和安全隐患。
2. 节能环保：减少蒸汽泄漏意味着降低热能损失，符合节能减排要求。
3. 长寿命：波纹管设计合理且材料优良，可免维护周期长，降低停机成本。
4. 安全可靠：特别适合高温高压蒸汽，避免填料密封因热循环而松动造成的烫伤风险。
5. 安装灵活：德标法兰连接便于与欧洲标准管道配对，也可根据需求提供对焊、螺纹等连接方式。

五、选型与使用注意事项

选用蒸汽波纹管截止阀时，需关注以下参数：

• 公称压力与公称通径：根据蒸汽参数和流量确定。
• 介质温度：选择耐温等级匹配的波纹管与阀体材料。
• 连接标准：德标截止阀常用于出口欧洲项目，需确认法兰标准。
• 波纹管寿命：询问波纹管的疲劳动作次数及测试报告。
• 操作方式：手动、齿轮传动、气动或电动，按自动化需求选择。

使用中应避免超压、超温，定期检查波纹管是否泄漏（可通过阀杆上一小孔观察），并保持阀杆清洁，防止划伤波纹管。

六、

蒸汽波纹管截止阀，尤其是符合德标标准的产品，以其精良的设计、可靠的波纹管密封和广泛的材料选择，成为现代工业蒸汽系统不可或缺的元件。波纹管作为核心部件，其质量直接决定了阀门的性能。随着材料科学与制造技术的进步，波纹管截止阀将向更高参数、更长寿命、更智能化方向发展，为工业生产的安全与高效提供更强保障。在选购时，建议优先选择有成熟德标制造经验、能提供完整波纹管检测报告的供应商，以确保阀门的长期稳定运行。
